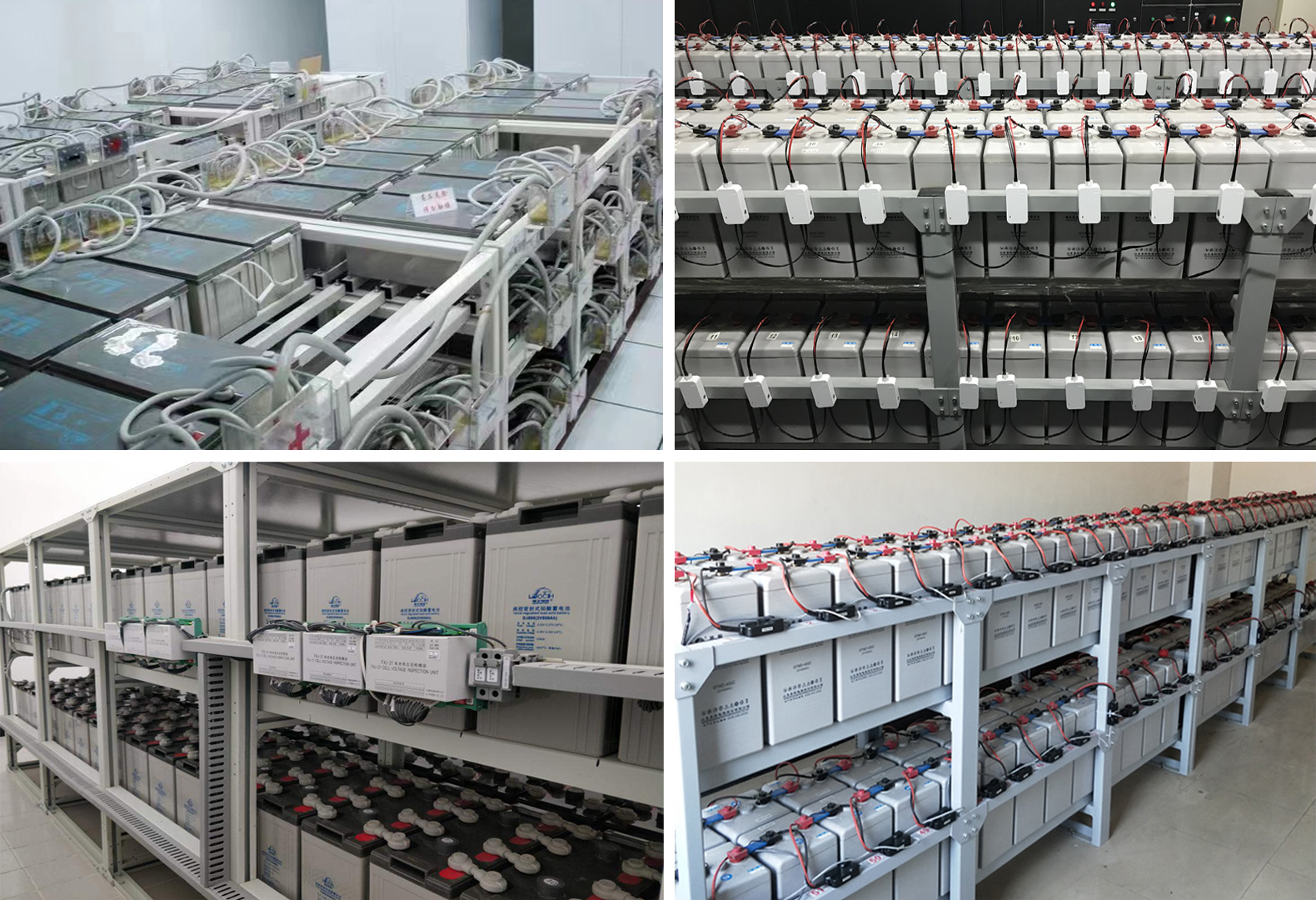

1、磷酸鐵鋰電池系統方案配置，系統儲能部件采用的磷酸鐵鋰電池（LFP）具有比能量高、更長的循環壽命、更大的充放電倍率和安全無污染等特點，已廣泛應用于電動汽車、削峰填谷、調頻、調峰、應急備用電源等儲能領域。儲能電池一般采用模塊化的組成方式，由電芯組成模組，模組放于電箱內，電箱組成電池柜，成為一個儲能單元。2.46MWh電池系統，由12個281.6kWh電池簇組成；每個281.6kWh電池簇由19個電池插箱串聯而成，2MWh電池系統，由9個281.6kWh電池簇組成，每個281.6kWh電池簇由19個電池插箱串聯而成。
2、電池簇集成設計，2.46MWh電池系統，每19個電池插箱構成一個電池簇，每6個電池簇接入1臺630kW的PCS。2MWh電池系統，每19個電池插箱構成一個電池簇，每4-5個電池簇接入1臺500kW的PCS，每一個電池簇通過一臺高壓箱（含BCU）控制電池功率的輸入輸出，通過對電芯的合理配置封裝，實現了對電芯的有效管理和充分利用。
3、全釩液流電池系統方案配置，全釩液流電池安全、環保，循環壽命長，充放電特性良好，且各單節電池均一性良好，但液流電池能量密度低，占用空間大，500kWh電池系統，由48組10.6kWh電池簇組成；每個10.6kWh電池簇由1個5.3kW釩電池模塊組成。
4、電池管理系統設計，本工程單臺2.46MWh電池集裝箱內配置設計一套與電芯特性相匹配的儲能電池管理系統（BMS），每套BMS系統分三級管理，分別為模組級BMU、電池簇級MBMS及單元電池系統級BAMS。
每層級BMS主要功能如下：

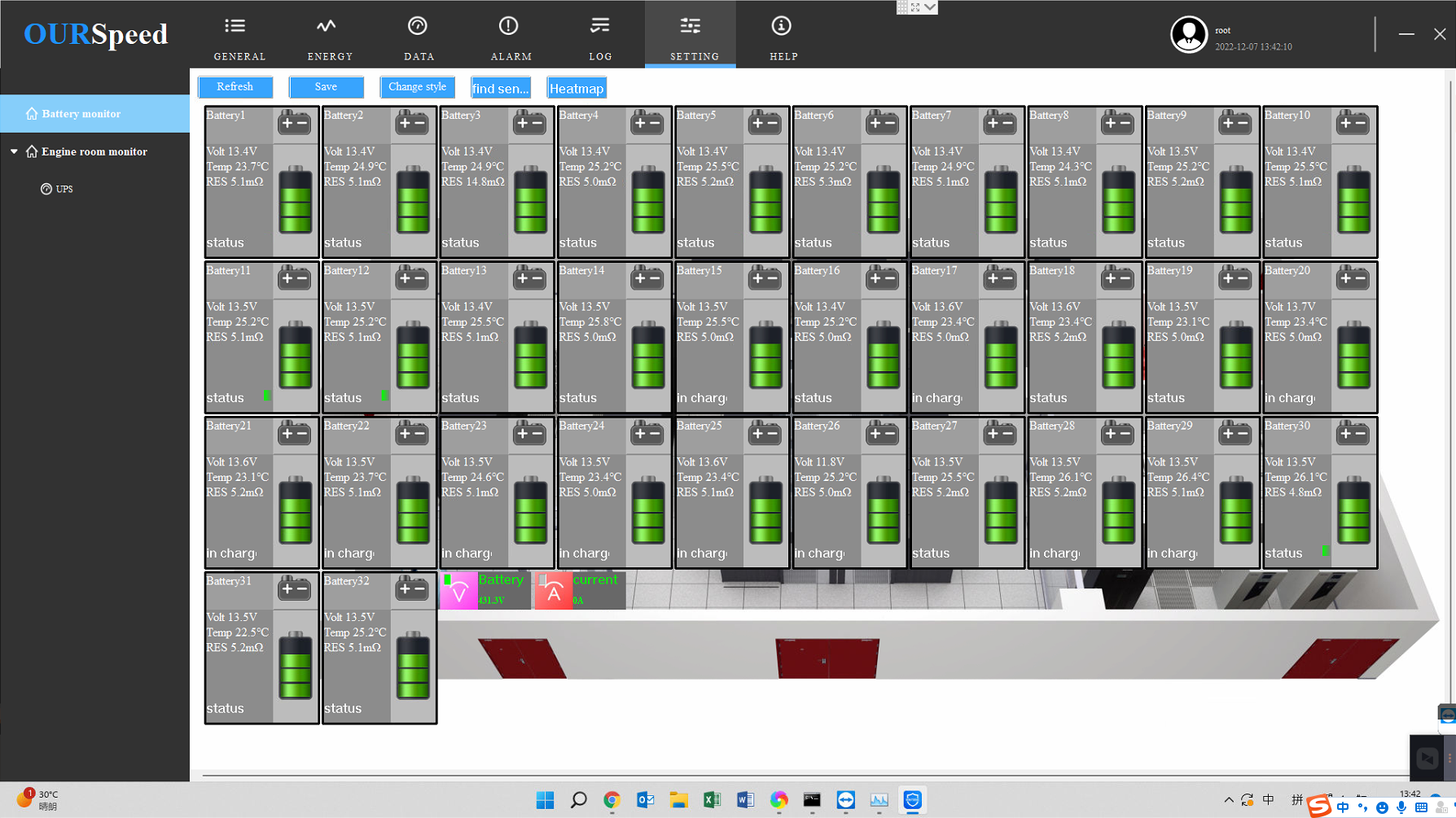

A.BMU(模組級，內置在模組內):監測單體電芯的電壓、溫度和單個模組電流、總電壓等，并通過CAN協議向上級BMS實時傳遞以上信息，能夠控制單體電芯的電壓均衡性。
B.MBMS(電池簇級，內置在中控箱內)：檢測整簇電池的總電壓、總電流，并通過CAN協議向上級BMS實時傳遞以上信息。能夠顯示電池充放電時容量、健康狀態，對功率的預測、內阻的計算。控制繼電開關和電池簇電壓的均衡性。
C.BAMS(單元電池系統級)：收集下層級MBMS信息，能夠?qū)崟r(shí)對電池剩余容量、健康狀況進行預估。通過RS-485或Modbus-TCP/IP的方式與上位和外部系統進行通信，BMS管理系統框架通用設計如下圖中所示，具體待下階段深化設計。
